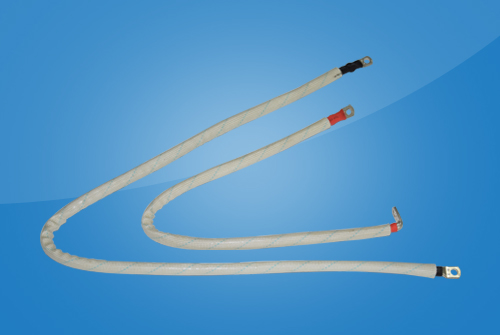

新能源汽车线束

  • 所属分类:新能源汽车线束

  • 点击次数:
  • 发布日期:2019/06/11 14:45:33
  • 在线询价
详细介绍

在现代汽车上,新能源汽车线束特别多,电子控制系统与线束有着密切关系。有人曾经打了一个形象的比喻:如果把微机、传感器与执行元件的功能用人体来比喻,可以说微机相当于人脑,传感器相当于感觉器官,执行元件相当于运动器官,那么线束就是神经和血管了。

汽车线束是汽车电路的网络主体,连接汽车的电气电子部件并使之发挥功能,没有线束也就不存在汽车电路。在目前,不管是高级豪华汽车还是经济型普通汽车,线束编成的形式基本上是一样的,都是由电线、联插件和包裹胶带组成,它既要确保传送电信号,也要保证连接电路的可靠性,向电子电气部件供应规定的电流值,防止对周围电路的电磁干扰,并要排除电器短路。

汽车线束从功能上来分,有运载驱动执行元件(作动器)力的电力线和传递传感器输入指令的信号线二种。电力线是运送大电流的粗电线,而信号线是不运载电力的细电线(纤维通);例如信号电路用的导线截面积为0.30.5mm²

在电机、执行元件用的导线截面积为0.85、1.25mm²,而电源电路用导线截面积为235mm²;而特殊电(起动机、交流发电机、发动机接地线等)则有8101520mm²不同规格。导线截面积越大,电流容量也越大。电线的选择,除了考虑电气性能外,还要受到车载时物理性能的制约,因此其选择范围很广。例如,出租汽车上的频繁开/关的车门和跨越车身之间的电线应该由挠曲性能良好的导线构成。在温度高的部位使用的导线,一般采用绝缘性和耐热性良好的氯乙烯、聚乙烯包覆的导线。近年来,微弱信号电路使用的电磁屏蔽线也不断增加。

随着汽车功能的增加,电子控制技术的普遍应用,电气件越来越多,电线也会越来越多,汽车上的电路数量与用电量显著增加,线束也就变得越粗越重。这是需要解决的大问题,如何使大量线束在有限的汽车空间中如何更有效合理布置,使汽车线束发挥更大的功能,已成为汽车制造业面临的问题。

新能源汽车 (13).jpg

相关标签:汽车线束,汽车制造业
