您的当前位置: 首 页 >> 产品中心 >> 工程机械线束

专业线束加工

  • 所属分类:工程机械线束

  • 点击次数:
  • 发布日期:2019/06/18
  • 在线询价
  • 详细介绍

电子线束作为电子设备的重要组成部分,起到信号传输和传输电流的作用。因此在质量上的要求是非常严格的。如何保证电子线束的零缺陷,以下为电子线束的检验标准:

电子线束的种类:常见的有,PVC线束、铁氟龙线束和硅胶线束等。每类线束都有自己的特性,PVC成本低廉,易于加工,但是未变性之前不耐温;铁氟龙电线具有耐高温,耐腐蚀的特点;硅胶编织线具有耐热辐射、耐寒、耐酸碱和防水性能等。那么电子线束的检验标准有哪些呢?一般的电子线束厂家都会从:外观、结构尺寸、电器性能这三方进行检验。

外观的定义

检查绝缘外皮光滑是否破损或老化,厚度均匀,偏心判定参考① 线芯无氧化或锈蚀,股数符合要求;外皮、芯线颜色跟留存样品一致,颜色有争议的可设定限度样品。

检查绝缘皮表面印字是否清晰无脏污,认证编码需符合UL3C认证要求(印字可用擦试法检验),使熔融胶料无法到达模腔内某一角落而造成的射胶不足现象。

结构尺寸的定义

结构尺寸测试,取段长度L=100~150mm,电线外径、绝缘外径、被覆厚度、屏蔽导体根数物跟零件规格书相符及样板一致。

电器性能的定义

导体测试取段长度L=100~150mm 用剥皮钳或刀片去掉绝缘皮,目视检查导体的根数,任取2~3根用千分尺在每根导体的任意点分别测量直径,提取的数值跟零件规格书相符。

电阻测试取段长度依据电线型号来决定用剥皮钳或刀片去掉绝缘皮,连接导体,在仪器上设定数值,采用串联/并联法测试。

材质检查取段长度L=100~150mm 将电线尾的金属导线,用刀片刮开表层(铜芯黄色),确认无铜包铝(铝芯白色),铜包钢(钢芯灰白色)材质,用磁铁靠近导体10mm,无吸附现象。

导通极性测试"用万用表测试,测试电线两极性,极性和导通测试 不能出现极性错误或"两端不导通。

南通协成电子有限公司是一家专业生产各式机械、电脑、电器、安防、汽车、音箱、电池等专项连接线的企业,也涉及线束加工、电子线束加工。

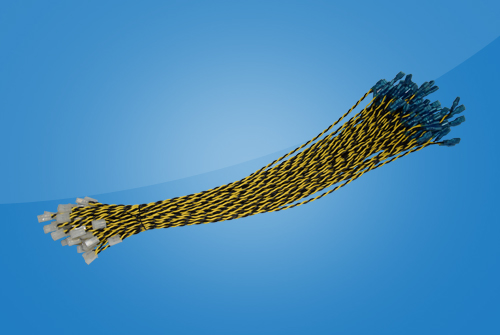

工程线束 (6).jpg
